PyroSim模拟计算高层建筑物着火燃烧全过程

利用PyroSim模拟计算高层建筑物着火。案例来自于软件官网。案例主要演示从导入CAD几何模型至建筑物着火燃烧的全过程。四川消防评估设备软件

主要内容包括：

• 导入CAD几何文件
• 添加火源
• 划分计算网格
• 查看计算结果

1、选择单位

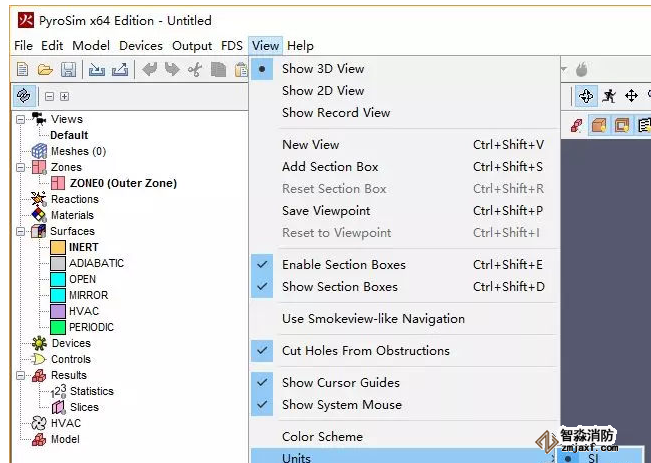

选择菜单View → Units → SI激活并采用单位制

2、导入几何模型

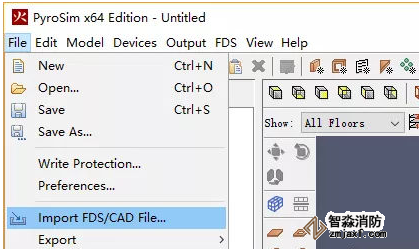

利用菜单File → Import FDS/CAD File…导入几何模GettingStartedModel V2 -SimLab.fbx

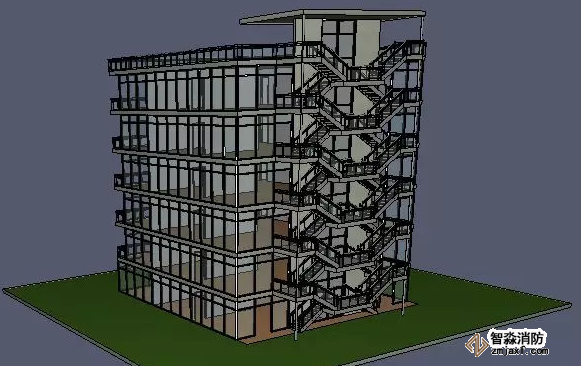

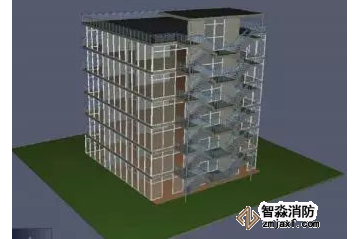

采用默认参数导入几何，如下图所示。

3、创建网格

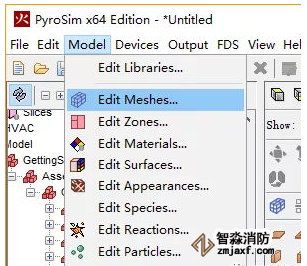

选择菜单Model → Edit Meshes…弹出计算区域对话框

注：这里设定的计算区域尺寸决定了的计算范围。若要计算整栋大楼的火灾情况，则需要创建一个足以覆盖整栋大楼的计算区域。本案例仅计算一楼的火灾。

如下图所示指定计算区域几何尺寸以及网格数量

注：尽可能保证三方向的网格尺寸接近

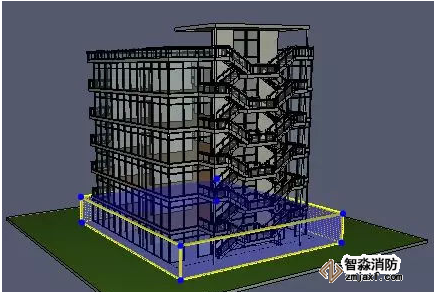

计算区域如图中黄色部分所示

4、划分网格

可以对计算区域进行切分，从而细化区域网格。

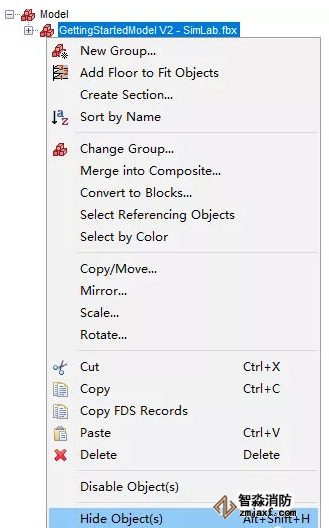

如下图所示，鼠标右键选择Model节点，选择Hide Object隐藏几何

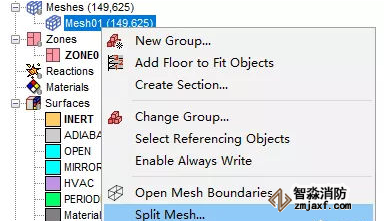

右键选择模型树节点Mesh01，点击弹出菜单项Split Mesh…

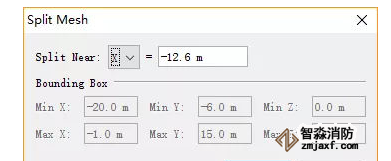

设置分割位置为x= -12.6m

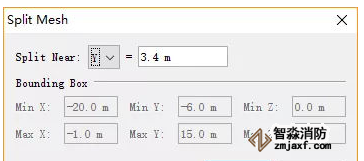

相同方法设置分割位置为Y= 3.4 m

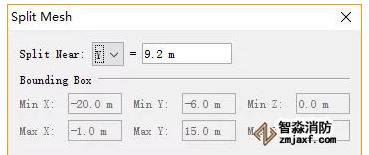

继续选择分割位置Y = 9.2 m

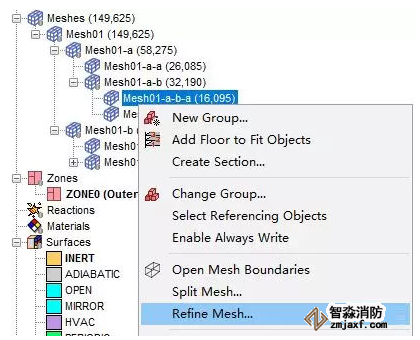

选择着火位置网格区域节点，点击菜单项Refine Mesh…细化网格

5、定义化学反应

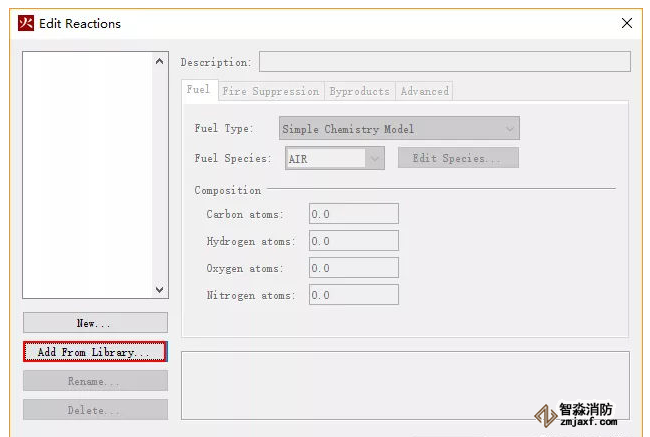

选择菜单Model → Edit Reactions…弹出化学反应定义对话框

点击按钮Add From Library…打开化学反应库

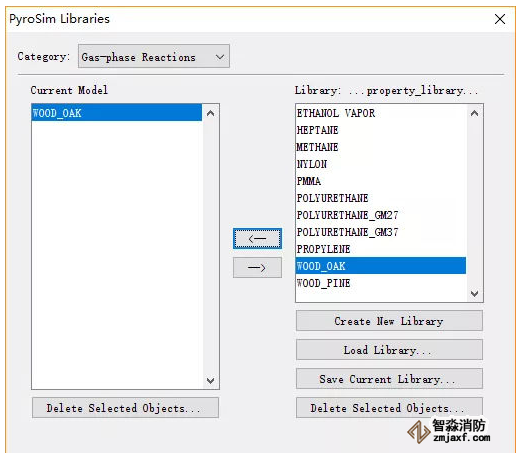

如下图所示添加反应WOOD_OAK至当前模型

6、创建着火面

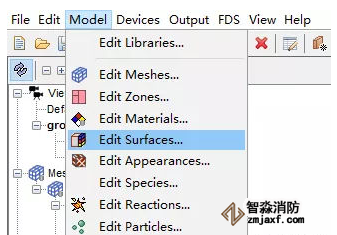

选择菜单Model → Edit Surfaces…弹出表面设置对话框

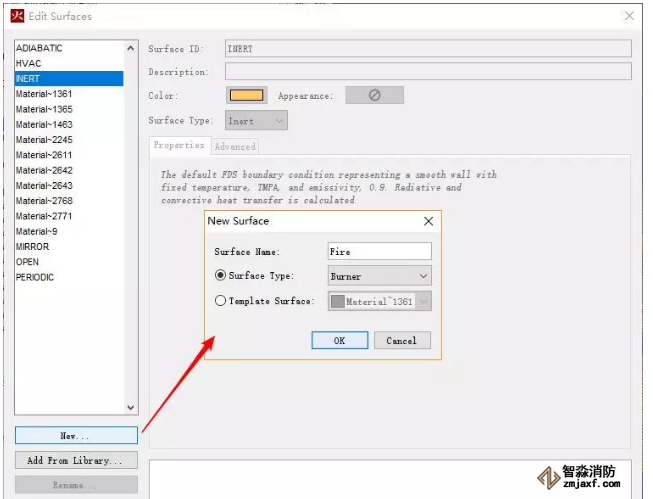

点击New…按钮弹出新建对话框，设置Surface Name为Fire，指定Surface Type为Burner

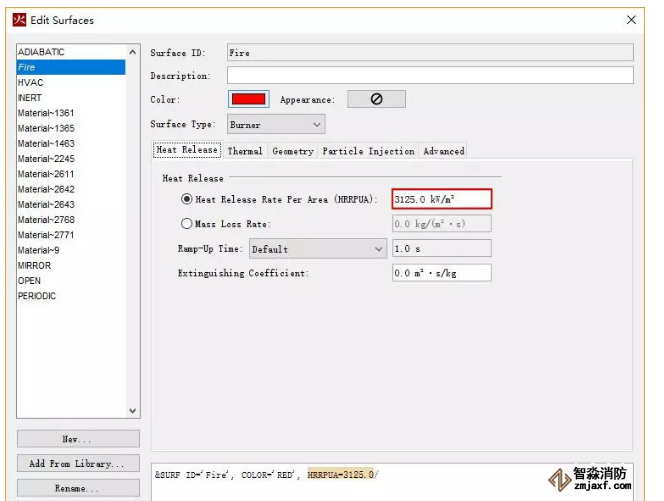

弹出对话框中进入Heat Release标签页，设置Heat Release Rate Area为3125 kW/m2

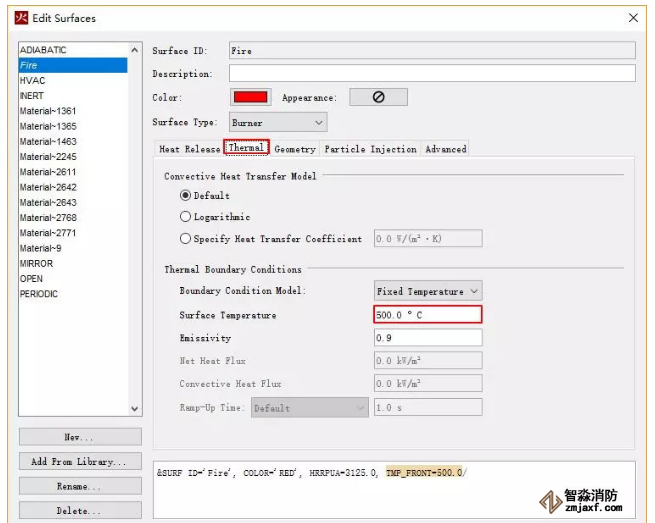

进入Thermal标签页，设置Surface Temperature为500 C

7、创建火

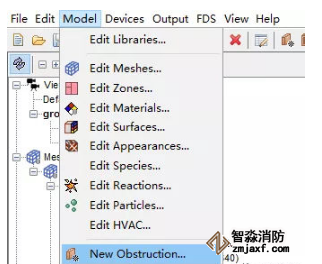

点击菜单Model → New Obstruction…弹出设置对话框

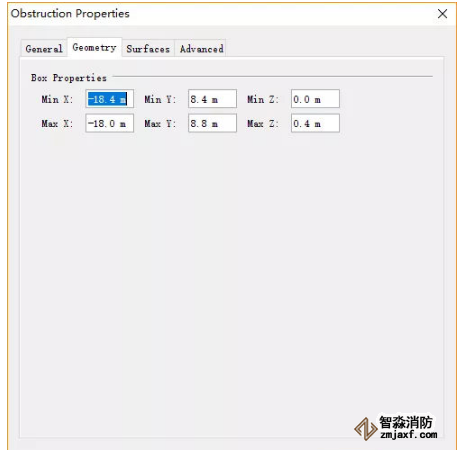

如下图所示指定区域的几何尺寸

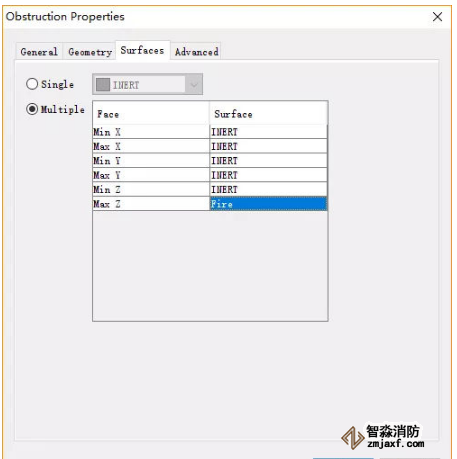

设置该几何的Max Z面为之前定义的Fire

8、开放顶部及侧边边界

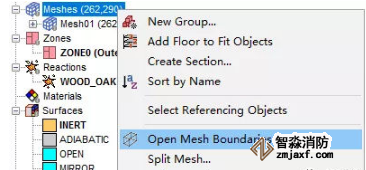

鼠标右键选择模型树节点Meshes，点击弹出菜单项Open Mesh Boundaries开放模型的所有边界

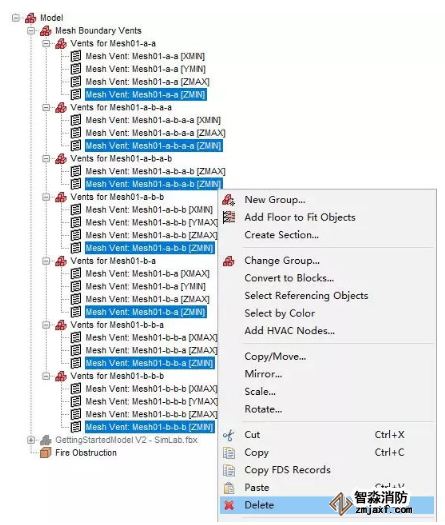

如下图所示，选择所有ZMIN子节点，点击鼠标右键，选择菜单项Delete设置底部面为非开放边界

9、创建2D切面

点击菜单项Output → Slices…弹出设置对话框

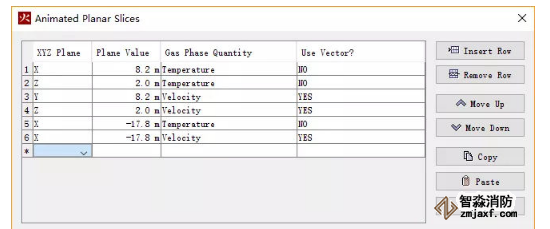

如下图所示创建切面，并设置监测的物理量

10、设置计算时间

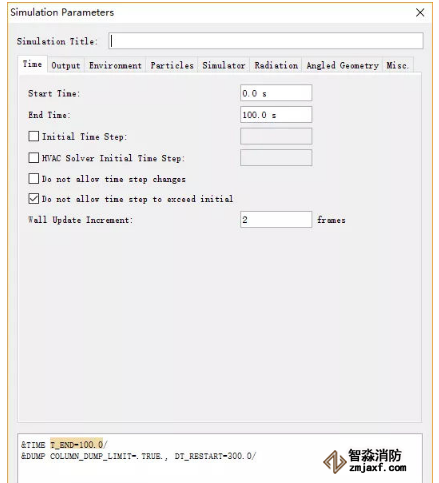

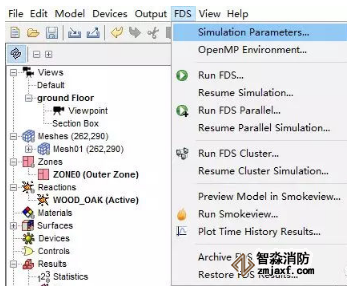

点击菜单FDS → Simulation Parameters…，弹出设置对话框

设置End Time为100 s

11、求解计算

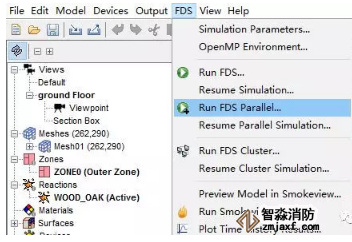

点击菜单项FDS → Run FDS Parallel…采用并行计算

12、计算结果

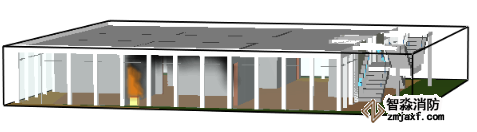

烟气扩散

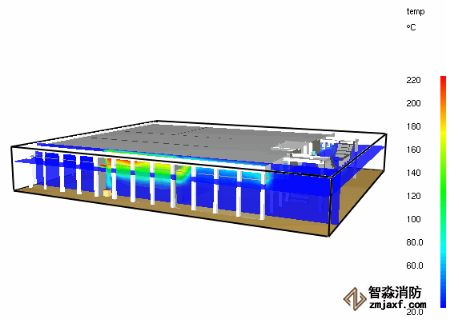

温度分布
